Welche Stromversorgungsanforderungen sind für ein 2-Zoll-TFT-LCD-Display erforderlich?

Hallo! Als Lieferant von 2-Zoll-TFT-LCD-Displays werde ich oft nach den Anforderungen an die Stromversorgung dieser schicken kleinen Bildschirme gefragt. Deshalb dachte ich, ich stelle diesen Blogbeitrag zusammen, um alles für Sie aufzuschlüsseln.

Lassen Sie uns zunächst darüber sprechen, was ein 2-Zoll-TFT-LCD-Display ist. TFT steht für Thin-Film Transistor und ist eine Art LCD-Technologie, die eine hohe Auflösung, schnelle Reaktionszeiten und eine gute Farbgenauigkeit bietet. Diese Displays werden häufig in einer Vielzahl von Anwendungen verwendet, beispielsweise in tragbaren Geräten, industriellen Bedienfeldern und medizinischen Geräten.

Kommen wir nun zu den Anforderungen an die Stromversorgung. Die Stromversorgung für ein 2-Zoll-TFT-LCD-Display besteht typischerweise aus zwei Hauptkomponenten: der Stromversorgung für das Display selbst und der Stromversorgung für die Hintergrundbeleuchtung.

Stromversorgung für das Anzeigefeld

Das Anzeigefeld eines 2-Zoll-TFT-LCD benötigt eine relativ niedrige Spannungsversorgung. Die meisten 2-Zoll-TFT-LCDs arbeiten mit einem Spannungsbereich von 3,3 V bis 5 V. Diese Spannung wird zur Stromversorgung der Dünnschichttransistoren und der Flüssigkristallzellen im Display verwendet.

Der Stromverbrauch des Anzeigepanels hängt von mehreren Faktoren ab, darunter der Auflösung, der Farbtiefe und dem Betriebsmodus. Im Allgemeinen verbraucht ein 2-Zoll-TFT-LCD mit einer niedrigeren Auflösung und einer geringeren Farbtiefe weniger Strom als eines mit einer höheren Auflösung und einer höheren Farbtiefe.

Beispielsweise kann ein 2-Zoll-TFT-LCD mit einer Auflösung von 240 x 320 Pixeln und einer Farbtiefe von 16 Bit bei 3,3 V etwa 20 bis 30 mA Strom verbrauchen. Andererseits kann ein 2-Zoll-TFT-LCD mit einer Auflösung von 480 x 800 Pixeln und einer Farbtiefe von 24 Bit bei 3,3 V etwa 40 bis 60 mA Strom verbrauchen.

Strom für die Hintergrundbeleuchtung

Die Hintergrundbeleuchtung ist ein wesentlicher Bestandteil eines TFT-LCD-Displays, da sie für die erforderliche Beleuchtung sorgt, um das Display sichtbar zu machen. Der Leistungsbedarf für die Hintergrundbeleuchtung hängt von der Art der verwendeten Hintergrundbeleuchtung ab.

Die meisten 2-Zoll-TFT-LCDs verwenden entweder eine weiße LED-Hintergrundbeleuchtung oder eine Kaltkathoden-Fluoreszenzlampen-Hintergrundbeleuchtung (CCFL). Heutzutage werden weiße LED-Hintergrundbeleuchtungen aufgrund ihres geringeren Stromverbrauchs, ihrer längeren Lebensdauer und ihrer besseren Farbgenauigkeit häufiger verwendet.

Der Stromverbrauch einer weißen LED-Hintergrundbeleuchtung hängt von der Anzahl der verwendeten LEDs und der Helligkeitsstufe ab. Im Allgemeinen kann ein 2-Zoll-TFT-LCD mit weißer LED-Hintergrundbeleuchtung je nach Helligkeitseinstellung etwa 10 mA bis 50 mA Strom bei 3,3 V bis 5 V verbrauchen.

Beispielsweise kann ein 2-Zoll-TFT-LCD mit einer einzelnen weißen LED-Hintergrundbeleuchtung etwa 10 bis 20 mA Strom bei 3,3 V für eine niedrige Helligkeitseinstellung und etwa 30 bis 50 mA Strom bei 3,3 V für eine hohe Helligkeitseinstellung verbrauchen.

Überlegungen zur Stromversorgung

Bei der Auswahl eines Netzteils für ein 2-Zoll-TFT-LCD-Display müssen mehrere Faktoren berücksichtigt werden:

1. Spannungsregelung: Das Netzteil sollte eine stabile und geregelte Spannung liefern, um den ordnungsgemäßen Betrieb des Displays zu gewährleisten. Spannungsschwankungen können zu Anzeigeartefakten wie Flimmern oder Farbverschiebungen führen.
2. Aktuelle Kapazität: Das Netzteil sollte ausreichend Strom liefern können, um den Strombedarf des Anzeigefelds und der Hintergrundbeleuchtung zu decken. Um einen zuverlässigen Betrieb zu gewährleisten, ist es wichtig, ein Netzteil zu wählen, dessen Stromkapazität etwas höher ist als die maximale Stromaufnahme des Displays.
3. Effizienz: Ein hocheffizientes Netzteil kann dazu beitragen, den Stromverbrauch und die Wärmeentwicklung zu reduzieren. Suchen Sie nach einem Netzteil mit einem hohen Wirkungsgrad, beispielsweise 80 % oder höher.
4. Größe und Formfaktor: Das Netzteil sollte kompakt sein und sich leicht in Ihre Anwendung integrieren lassen. Berücksichtigen Sie bei Ihrer Auswahl die Größe und den Formfaktor des Netzteils.

Vergleich mit anderen TFT-LCD-Displays

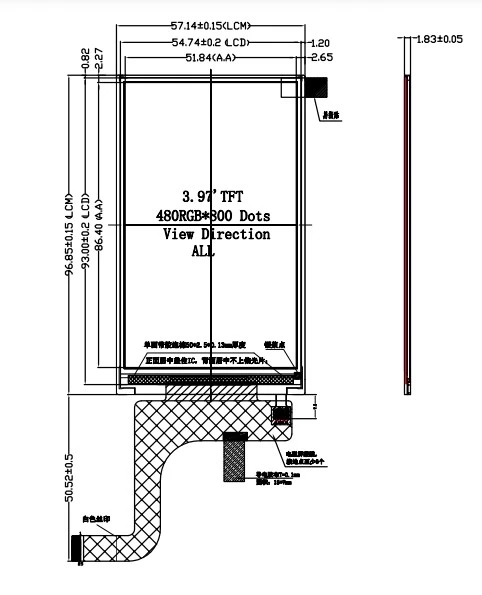

Es ist interessant, die Stromversorgungsanforderungen eines 2-Zoll-TFT-LCD-Displays mit denen anderer Größen von TFT-LCDs zu vergleichen. Zum Beispiel ein3,97-Zoll-TFT-LCD-DisplayAufgrund seiner größeren Größe und höheren Auflösung sind typischerweise eine höhere Spannung und ein höherer Strom erforderlich. Ebenso a3,5-Zoll-TFT-LCD-Displaykann im Vergleich zu einem 2-Zoll-TFT-LCD auch einen anderen Strombedarf haben.

Andererseits a1,69-Zoll-TFT-LCD-DisplayAufgrund seiner geringeren Größe und geringeren Auflösung kann es zu einem geringeren Strombedarf kommen. Der spezifische Leistungsbedarf hängt jedoch immer noch von den einzelnen Display-Spezifikationen ab.

Abschluss

Zusammenfassend lässt sich sagen, dass die Stromversorgungsanforderungen für ein 2-Zoll-TFT-LCD-Display typischerweise einen Spannungsbereich von 3,3 V bis 5 V für das Anzeigefeld und einen Stromverbrauch umfassen, der von der Auflösung, Farbtiefe und Helligkeit der Hintergrundbeleuchtung abhängt. Bei der Auswahl eines Netzteils ist es wichtig, Faktoren wie Spannungsregelung, Stromkapazität, Effizienz und Größe zu berücksichtigen.

Wenn Sie auf der Suche nach einem 2-Zoll-TFT-LCD-Display sind oder Fragen zu den Anforderungen an die Stromversorgung haben, können Sie sich gerne an uns wenden. Wir sind hier, um Ihnen zu helfen, die richtige Display-Lösung für Ihre Anwendung zu finden. Ganz gleich, ob Sie an einem tragbaren Gerät, einem industriellen Bedienfeld oder einem Projekt für medizinische Geräte arbeiten, wir verfügen über das Fachwissen und die Produkte, um Ihre Anforderungen zu erfüllen.

Lassen Sie uns ein Gespräch beginnen und sehen, wie wir gemeinsam Ihr Projekt zum Leben erwecken können.

Referenzen

• Datenblätter zu TFT-LCD-Displays
• Industriestandards und Richtlinien für TFT-LCD-Netzteile
